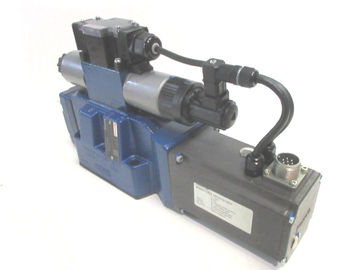

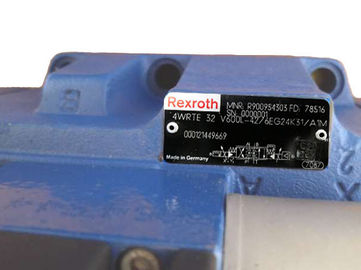

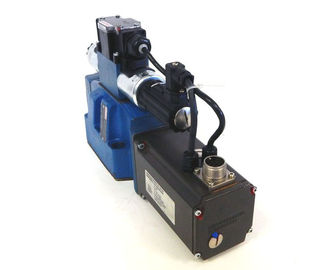

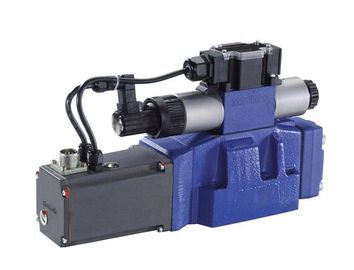

Le valvole direzionali di Alto-risposta di Rexroth, pilotano il tipo azionato valvole di 4WRTE32

Le valvole direzionali di Alto-risposta di Rexroth, pilotano il tipo azionato valvole di 4WRTE32

    • Rexroth High-response Directional Valves, Pilot Operated Type 4WRTE32 Valves
    • Rexroth High-response Directional Valves, Pilot Operated Type 4WRTE32 Valves
    • Rexroth High-response Directional Valves, Pilot Operated Type 4WRTE32 Valves
    • Rexroth High-response Directional Valves, Pilot Operated Type 4WRTE32 Valves
  • Rexroth High-response Directional Valves, Pilot Operated Type 4WRTE32 Valves

    Dettagli:

    Luogo di origine: Germania
    Marca: Rexroth
    Certificazione: ISO9001
    Numero di modello: Valvole direzionali di Alto-risposta di Rexroth 4WRTE32E1 4WRTE32E600L 4WRTE32Q2 4WRTE32V1 4WRTE32V6

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1
    Prezzo: On request
    Imballaggi particolari: Scatola di carta standard
    Tempi di consegna: 7-10days
    Termini di pagamento: T / T, unione occidentale
    Capacità di alimentazione: 100pcs al mese
    Contattaci
    Descrizione di prodotto dettagliata

    Le valvole direzionali di Alto-risposta di Rexroth, pilotano il tipo azionato valvole di 4WRTE32Le valvole direzionali di Alto-risposta di Rexroth, funzionato pilota, con il feedbackand elettrico di posizione hanno integrato l'elettronica (OBE) 4WRTE

    Dimensione 10… 35
    Serie componente 4X
    Pressione di esercizio massima 350 barre
    Flusso massimo 3000 l/min
    Flusso nominale 25… 1000 l/min


    Caratteristiche
    Affidabile - progettazione provata e robusta
    Sicuro
    - Compensazione automatica di pressione nelle camere di controllo del controlvalve del pilota del bythe della fase principale
    - Controlli la bobina della fase principale nel centralposition springcentered e/o nella posizione di contrappeso
    - Facoltativamente con il monitoraggio di posizione della bobina
    Flessibile - adatto a posizione, a velocità ed a controllo della pressione
    Renda paricolare - l'alta sensibilità di risposta e poca isteresi





    Dati tecnici

    Per le applicazioni fuori di questi parametri, consultici prego!

    generalità

    Tipo 4WRTE
    Dimensione 10 16 25 27 32 35
    Serie componente   4X
    Posizione di installazione   c'è ne, preferibilmente orizzontale
    Terra chilogrammo 8,7 11,2 16,8 17 31,5 34
    Gamma di temperatura ambiente °C -20… +50
    Prova di seno secondo l'en 60068-2-6 di BACCANO   10… 2000 hertz/massimo 10 g/10 cicli/3 asce
    Prova di rumore secondo l'en 60068-2-64 di BACCANO   min 20… 2000 hertz/10di gRMS/30 g picco/30/3 asce
    Scossa di trasporto secondo l'en 60068-2-27 di BACCANO   15 spettrografie di massa g/11/3 scosse/3 asce
    Valoridi MTTFD secondo l'iso dell'en 13849 1) Anni 150
    Calore umido secondo l'en 60068-2-30 di BACCANO   Variante 2: +25 °C del °C… +55, umidità relativa di 90%… 97%, un á da 2 cicli 24 ore
    1) Con il simbolo E, E1, W6 e W8; nella direzione longitudinale della bobina di controllo, c'è sovrapposizione positiva sufficiente senza carico vibrazione/di scossa; osservi l'orientamento dell'installazione riguardo alla direzione principale di accelerazione.

    idraulico

    Tipo 4WRTE
    Dimensione 10 16 25 27 32 35
    Pressione di esercizio massima barra 350 270 350
    Pressione di esercizio massima Porto P barra 350 270 350
    Port A barra 350 270 350
    Porto B barra 350 270 350
    Pressione di esercizio massima Valvola di regolazione pilota Il petrolio pilota fornitura 1) barra 25… 315
    Pressione di flusso di massimo profitto Porto T Fornitura di petrolio pilota interna   statico < 10="" bar="">
    Porto T Fornitura di petrolio pilota esterna barra 315 250 210 250
    Porto Y   statico < 10="" bar="">
    Flusso nominale 2) l/min 25
    50
    100
    125
    150
    200
    220
    220
    350
    500 400
    600
    1000
    Flusso massimo l/min 170 460 870 1000 1600 3000
    Flusso pilota 3) l/min 7 14 20 27 29
    Volume pilota 0… 100% ³ di cm 1,1 2,9 6,8 17,7 33,9
    Gamma di temperature del liquido idraulico   °C -20… +80
    preferibilmente °C +40… +80
    Gamma di viscosità   millimetro di ² /s 20… 380
    preferibilmente millimetro di ² /s 30… 45
    Grado di contaminazione ammissibile massimo del liquido idraulico, classe di pulizia secondo l'iso 4406 (c) 4)     Classe 18/16/13 secondo l'iso 4406 (c)
    Isteresi % ≤ 0,1
    Sensibilità di risposta % ≤ 0,05
    Deriva di temperatura %/10° C < 0="">
    1) Per comportamento del sistema perfetto, raccomandiamo una fornitura di petrolio pilota esterna per le pressioni superiore a 210 barre.
    2) il nom ±10% di qV con Δp = 5 esclude/bordo di controllo; il flusso per Δp di deviazione vede la formula.
    3) A porti X o Y con il segnale in ingresso fatto un passo da 0 a 100% (315 barre)
    4) Le classi di pulizia specificate per le componenti devono essere aderite in ai sistemi idraulici. L'efficace filtrazione impedisce gli errori e simultaneamente aumenta il ciclo di vita delle componenti. Per la selezione dei filtri, vedi www.boschrexroth.com/filter.

    Liquido idraulico Classificazione Materiali di sigillamento adatti Norme Scheda di dati
    Oli minerali HL, HLP, HLPD, HVLP, HVLPD NBR, FKM BACCANO 51524 90220
    Biodegradabile Insolubile in acqua HETG NBR, FKM Iso 15380 90221
    HEES FKM
    Sostanza solubile in acqua HEPG FKM Iso 15380
    Ignifugo Senz'acqua HFDU, HFDR FKM Iso 12922 90222
    Contenere acqua HFC (Fuchs Hydrotherm 46M, Petrofer 620 ultra sicuri) NBR Iso 12922 90223

    Informazioni importanti sui liquidi idraulici:

    Per ulteriori informazioni e dati sull'uso di altri liquidi idraulici, riferisca prego alle schede di dati qui sopra o contattici.
    Ci possono essere limitazioni per quanto riguarda i dati tecnici della valvola (temperatura, campo di pressione, ciclo di vita, intervalli di manutenzione, ecc.).
    La temperatura di accensione del liquido idraulico usato deve essere 40 K più superiore alla temperatura in superficie del solenoide massimo.
    Ignifugo – contenere acqua:
    Pressione di esercizio massima 210 barre
    Differenziale di pressione massimo per bordo di controllo 175 barre
    Pressione che precarica al porto >20% del carro armato del differenziale di pressione, dell'erosione altrimenti aumentata di cavitazione
    Ciclo di vita rispetto all'operazione con gli HL dell'olio minerale, HLP 50… 100%
    °C massimo di temperatura 50 del liquido idraulico

    elettrico

    Tipo 4WRTE
    Tipo di tensione   Tensione continua
    Alimentazione elettrica Tensione nominale VCC 24
    Valore limite inferiore VCC 18
    Valore limite superiore VCC 35
    Ondulazione residua ammissibile massima 1) Vpp 2,5
    Consumo corrente massimo dell'amplificatore A 1,6
    dell'amplificatore (corrente di impulso) A 2,7
    Temperatura massima della bobina 2) °C 150
    Duty cycle % 100
    Consumo di energia massimo   72 VA (media = 24 VA)
    Protezione richiesta del fusibile T 4 (intervallo)
    Classe di protezione secondo l'en 60529 di BACCANO   IP65 (con il connettore accoppiamento montato e chiuso a chiave)
    Calibratura allo zero assoluto 3) % ≤ 1
    «A1» introdotto tensione (ingresso differenziale) Gamma di misura VCC -10… +10
    Resistenza d'ingresso Ω 100
    Input corrente «F1» Corrente di ingresso mA 4… 20
    Resistenza d'ingresso Ω 100
    Permetta a di introdurre «A5» A basso livello VCC 0… 2
    Ad alto livello VCC > 11
    1) Osservi i valori limite assoluti della tensione di rifornimento.
    2) dovuto le temperature in superficie delle bobine del solenoide, dell'iso 13732-1 di norme e dell'iso 4413 (protezione del contatto) deve essere osservato.
    3) Relativo alla curva caratteristica del pressione-segnale (simbolo V), franco fabbrica

    Interruttore di posizione induttivo: Collegamento elettrico

    Il collegamento elettrico è realizzato tramite connettore accoppiamento di 4 pali (l'ordine separato, vede «gli accessori») con il filo M12 x 1. del collegamento.

    Interruttore di posizione induttivo: Logica di commutazione

    Interruttore di posizione dal lato A, posizione controllata «0" della bobina

    Posizione centrale (sovrapposizione meccanica della bobina di controllo)
    Valvola che apre P→B
    Valvola che apre P→A



    La SAAR si è specializzata in pompe, motori, valvole, cuscinetti, accoppiamenti, cambio, pezzi di ricambio del motore, elementi filtranti, montaggi, connettori, componenti elettronici ed accessori, pezzi di ricambio mobili di equiupment.

    Valvole direzionali di Alto-risposta di Rexroth 4WRTE32E1 4WRTE32E600L 4WRTE32Q2 4WRTE32V1 4WRTE32V600 4WRTE32W6 4WRTE32W8 sulla vendita, breve termine d'esecuzione, migliore prezzo!!!

    R900781259 4 WRTE 32 E 1 - 400 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R900244404 4 WRTE 32 E 1 - 400 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901180765 4 WRTE 32 E 1 - 400 L - 4 X/6 PER ESEMPIO. 24K31/A1WB15M
    R900954300 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R900776143 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24EK31/A5M
    R900733933 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24EK31/A5M-280
    R900719150 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24EK31/F1M
    R901253094 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24EK31/F1V
    R901225556 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R901145118 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24ETK31/A5WB15M
    R901307562 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24ETK31/F1M
    R900739977 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901190181 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A1V
    R901160745 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A1WB15M
    R901262579 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A5M
    R900743111 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A5WB15M
    R901349447 4 WRTE 32 E 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R900775143 4 WRTE 32 E 3 - 600 L - 4 X/6 PER ESEMPIO. 24EK31/A5M
    R900245788 4 WRTE 32 E 3 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R900733592 4 WRTE 32 E 3 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A5M
    R901033399 4 WRTE 32 E 400 L - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R900249499 4 WRTE 32 E 400 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901131400 4 WRTE 32 E 400 L - 4 X/6 PER ESEMPIO. 24K31/A1V
    R901238652 4 WRTE 32 E 400 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R900775781 4 WRTE 32 E 400 P - 4 X/6 PER ESEMPIO. 24K31/A1M
    R900973643 4 WRTE 32 E 600 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R900783517 4 WRTE 32 E 600 L - 4 X/6 PER ESEMPIO. 24EK31/A5M
    R900954301 4 WRTE 32 E 600 L - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R901066924 4 WRTE 32 E 600 L - 4 X/6 PER ESEMPIO. 24ETK31/A5M
    R900954302 4 WRTE 32 E 600 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901131398 4 WRTE 32 E 600 L - 4 X/6 PER ESEMPIO. 24K31/A1V
    R901307116 4 WRTE 32 E 600 L - 4 X/6 PER ESEMPIO. 24K31/A1WB15M
    R900728097 4 WRTE 32 E 600 L - 4 X/6 PER ESEMPIO. 24K31/A5M
    R901349451 4 WRTE 32 E 600 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R900747078 4 WRTE 32 E 600 L - 4 X/6 PER ESEMPIO. 24TK31/A1M
    R900748596 4 WRTE 32 E 600 L - 4 X/6 PER ESEMPIO. 24TK31/A5M
    R901435696 4 WRTE 32 E 600 L - 4 X = 6 PER ESEMPIO. 24K31/F1M
    R901374965 4 WRTE 32 E 600 P - 4 X/6 PER ESEMPIO. 24ETK31/A1V
    R901445270 4 WRTE 32 E 600 P - 4 X/6 PER ESEMPIO. 24ETK31/F1M
    R901412101 4 WRTE 32 E 600 P - 4 X/6 PER ESEMPIO. 24ETK31/F1V
    R900775780 4 WRTE 32 E 600 P - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901235556 4 WRTE 32 E 600 P - 4 X/6 PER ESEMPIO. 24K31/A5M
    R900765011 4 WRTE 32 Q 2 - 400 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R900785810 4 WRTE 32 Q 2 - 600 P - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R901174373 4 WRTE 32 Q 2 - 600 P - 4 X/6 PER ESEMPIO. 24ETK31/A5M
    R900979979 4 WRTE 32 Q 2 - 600 P - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901009292 4 WRTE 32 Q 2 - 600 P - 4 X/6 PER ESEMPIO. 24K31/A5M
    R901031298 4 WRTE 32 Q 2 - 600 P - 4 X/6 PER ESEMPIO. 24K31/A5WB15M
    R901074170 4 WRTE 32 Q 2 - 600 P - 4 X/6 PER ESEMPIO. 24K31/A5WB16M
    R900769955 4 WRTE 32 Q 2 - 600 P - 4 X/6 PER ESEMPIO. 24TK31/A5M
    R900972707 4 WRTE 32 R 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901164449 4 WRTE 32 R 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A1WB15M
    R900728547 4 WRTE 32 R 5 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R900974079 4 WRTE 32 R 600 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R900758706 4 WRTE 32 R 600 L - 4 X/6 PER ESEMPIO. 24K31/A5M
    R900777117 4 WRTE 32 V 1 - 400 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901323939 4 WRTE 32 V 1 - 600 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R901022150 4 WRTE 32 V 1 - 600 L - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R900618418 4 WRTE 32 V 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901362850 4 WRTE 32 V 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A1V
    R900731825 4 WRTE 32 V 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A5M-280
    R900730927 4 WRTE 32 V 1 - 600 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901446711 4 WRTE 32 V 1 - 600 P - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901000717 4 WRTE 32 V 400 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R900759183 4 WRTE 32 V 400 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901190180 4 WRTE 32 V 400 L - 4 X/6 PER ESEMPIO. 24K31/A1V
    R901094076 4 WRTE 32 V 400 L - 4 X/6 PER ESEMPIO. 24K31/A1WB15M
    R900713841 4 WRTE 32 V 400 L - 4 X/6 PER ESEMPIO. 24K31/A5M
    R901042815 4 WRTE 32 V 400 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901170733 4 WRTE 32 V 400 P - 4 X/6 PER ESEMPIO. 24ETK31/A1V
    R901126386 4 WRTE 32 V 400 P - 4 X/6 PER ESEMPIO. 24ETK31/A1V-280
    R901407812 4 WRTE 32 V 400 P - 4 X/6 PER ESEMPIO. 24ETK31/F1M
    R901352981 4 WRTE 32 V 400 P - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901136768 4 WRTE 32 V 5 - 600 P - 4 X/6 PER ESEMPIO. 24TK31/A1M
    R901008507 4 WRTE 32 V 600 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R900701430 4 WRTE 32 V 600 L - 4 X/6 PER ESEMPIO. 24EK31/F1M
    R901164193 4 WRTE 32 V 600 L - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R900954303 4 WRTE 32 V 600 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901190179 4 WRTE 32 V 600 L - 4 X/6 PER ESEMPIO. 24K31/A1V
    R901051101 4 WRTE 32 V 600 L - 4 X/6 PER ESEMPIO. 24K31/A1WB15M
    R900975548 4 WRTE 32 V 600 L - 4 X/6 PER ESEMPIO. 24K31/A5M
    R901060309 4 WRTE 32 V 600 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901307348 4 WRTE 32 V 600 P - 4 X/6 PER ESEMPIO. 24EK31/A1M-280
    R901116727 4 WRTE 32 V 600 P - 4 X/6 PER ESEMPIO. 24ETK31/A1V-280
    R901412107 4 WRTE 32 V 600 P - 4 X/6 PER ESEMPIO. 24ETK31/F1V
    R901227848 4 WRTE 32 V 600 P - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901257493 4 WRTE 32 V 600 P - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901160781 4 WRTE 32 V 600 P - 4 X/6 PER ESEMPIO. 24TK31/A1V-280
    R901384897 4 WRTE 32 V 600 P - 4 X/6 PER ESEMPIO. 24TK31/A5M
    R901392815 4 WRTE 32 W 6 - 400 L - 4 X/6 PER ESEMPIO. 24EK31/F1M
    R901216121 4 WRTE 32 W 6 - 400 P - 4 X/6 PER ESEMPIO. 24ETK31/F1V
    R901269495 4 WRTE 32 W 6 - 400 P - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901089845 4 WRTE 32 W 6 - 600 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R978917948 4 WRTE 32 W 6 - 600 L - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R900954304 4 WRTE 32 W 6 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901102528 4 WRTE 32 W 6 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A5M
    R901216920 4 WRTE 32 W 6 - 600 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R900248533 4 WRTE 32 W 6 - 600 L - 4 X/6 PER ESEMPIO. 24TK31/A1M
    R987171978 4 WRTE 32 W 6 - 600 P - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901002154 4 WRTE 32 W 6 - 600 P - 4 X/6 PER ESEMPIO. 24K31/A5M
    R901019215 4 WRTE 32 W 6 - 600 P - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901295949 4 WRTE 32 W 8 - 400 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R901287893 4 WRTE 32 W 8 - 400 L - 4 X/6 PER ESEMPIO. 24ETK31/F1M
    R900979382 4 WRTE 32 W 8 - 400 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R900974930 4 WRTE 32 W 8 - 600 L - 4 X/6 PER ESEMPIO. 24EK31/A1M-280
    R901105809 4 WRTE 32 W 8 - 600 L - 4 X/6 PER ESEMPIO. 24EK31/A5M
    R901111511 4 WRTE 32 W 8 - 600 L - 4 X/6 PER ESEMPIO. 24ETK31/F1M
    R900737350 4 WRTE 32 W 8 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R900747190 4 WRTE 32 W 8 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A5M
    R900730752 4 WRTE 32 W 8 - 600 L - 4 X/6 PER ESEMPIO. 24K31/A5V
    R901178229 4 WRTE 32 W 8 - 600 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R900736833 4 WRTE 32 W 8 - 600 L - 4 X/6 PER ESEMPIO. 24TK31/A1M
    R901039598 4 WRTE 32 W 8 - 600 P - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R901038788 4 WRTE 32 W 8 - 600 P - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901374555 4 WRTE 32 - E 600 P - 4 X/6 PER ESEMPIO. 24K31/A1V

    Dettagli di contatto
    Saar HK Electronic Limited

    Persona di contatto: jason

    Invia la tua richiesta direttamente a noi (0 / 3000)

    Altri prodotti
