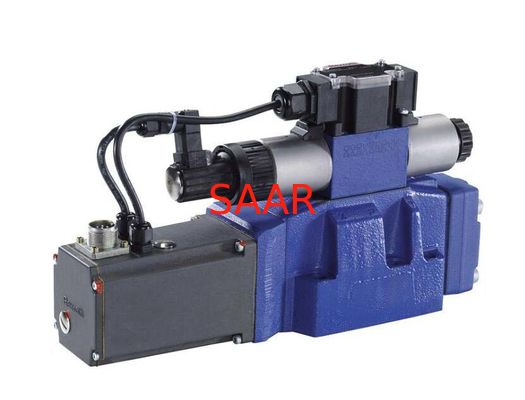

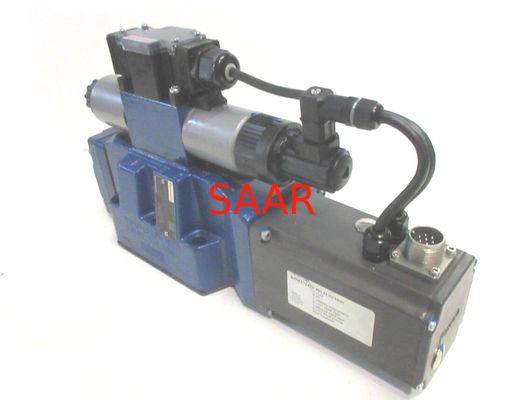

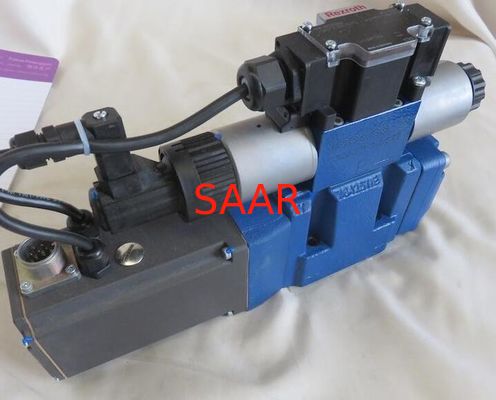

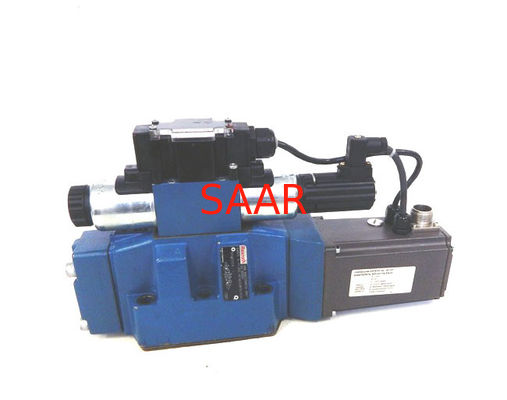

Alta valvola 4 WRTE 35 V di sensibilità di risposta di Rexroth 1 - 1000 L - 42/6 PER ESEMPIO. 24K31/F1M

Alta valvola 4 WRTE 35 V di sensibilità di risposta di Rexroth 1 - 1000 L - 42/6 PER ESEMPIO. 24K31/F1M

    • Rexroth High Response Sensitivity Valve 4WRTE35V1-1000L-42/6EG24K31/F1M
    • Rexroth High Response Sensitivity Valve 4WRTE35V1-1000L-42/6EG24K31/F1M
    • Rexroth High Response Sensitivity Valve 4WRTE35V1-1000L-42/6EG24K31/F1M
    • Rexroth High Response Sensitivity Valve 4WRTE35V1-1000L-42/6EG24K31/F1M
  • Rexroth High Response Sensitivity Valve 4WRTE35V1-1000L-42/6EG24K31/F1M

    Dettagli:

    Luogo di origine: Germania
    Marca: Rexroth
    Certificazione: ISO9001
    Numero di modello: 4 WRTE 35 R 5 - 1000 L - 41/6 PER ESEMPIO. 24TK31/A1M-737 4 WRTE 35 V 1000 P - 42/6 PER ESEMPIO. 24K

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1
    Prezzo: On request
    Imballaggi particolari: Scatola di carta standard
    Tempi di consegna: 7-10days
    Termini di pagamento: T / T, unione occidentale
    Capacità di alimentazione: 100pcs al mese
    Contattaci
    Descrizione di prodotto dettagliata
    modello: 4 WRTE 35 Q 2 - 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/A5M MNR: R901407244

    Alta valvola 4 WRTE 35 V di sensibilità di risposta di Rexroth 1 - 1000 L - 42/6 PER ESEMPIO. 24K31/F1MLe valvole direzionali di Alto-risposta di Rexroth, funzionato pilota, con il feedbackand elettrico di posizione hanno integrato l'elettronica (OBE) 4WRTE

    Dimensione 10… 35
    Serie componente 4X
    Pressione di esercizio massima 350 barre
    Flusso massimo 3000 l/min
    Flusso nominale 25… 1000 l/min


    Caratteristiche
    Affidabile - progettazione provata e robusta
    Sicuro
    - Compensazione automatica di pressione nelle camere di controllo del controlvalve del pilota del bythe della fase principale
    - Controlli la bobina della fase principale nel centralposition springcentered e/o nella posizione di contrappeso
    - Facoltativamente con il monitoraggio di posizione della bobina
    Flessibile - adatto a posizione, a velocità ed a controllo della pressione
    Renda paricolare - l'alta sensibilità di risposta e poca isteresi





    Dati tecnici

    Per le applicazioni fuori di questi parametri, consultici prego!

    generalità

    Tipo 4WRTE
    Dimensione 10 16 25 27 32 35
    Serie componente   4X
    Posizione di installazione   c'è ne, preferibilmente orizzontale
    Terra chilogrammo 8,7 11,2 16,8 17 31,5 34
    Gamma di temperatura ambiente °C -20… +50
    Prova di seno secondo l'en 60068-2-6 di BACCANO   10… 2000 hertz/massimo 10 g/10 cicli/3 asce
    Prova di rumore secondo l'en 60068-2-64 di BACCANO   min 20… 2000 hertz/10di gRMS/30 g picco/30/3 asce
    Scossa di trasporto secondo l'en 60068-2-27 di BACCANO   15 spettrografie di massa g/11/3 scosse/3 asce
    Valoridi MTTFD secondo l'iso dell'en 13849 1) Anni 150
    Calore umido secondo l'en 60068-2-30 di BACCANO   Variante 2: +25 °C del °C… +55, umidità relativa di 90%… 97%, un á da 2 cicli 24 ore
    1) Con il simbolo E, E1, W6 e W8; nella direzione longitudinale della bobina di controllo, c'è sovrapposizione positiva sufficiente senza carico vibrazione/di scossa; osservi l'orientamento dell'installazione riguardo alla direzione principale di accelerazione.

    idraulico

    Tipo 4WRTE
    Dimensione 10 16 25 27 32 35
    Pressione di esercizio massima barra 350 270 350
    Pressione di esercizio massima Porto P barra 350 270 350
    Port A barra 350 270 350
    Porto B barra 350 270 350
    Pressione di esercizio massima Valvola di regolazione pilota Il petrolio pilota fornitura 1) barra 25… 315
    Pressione di flusso di massimo profitto Porto T Fornitura di petrolio pilota interna   statico < 10="" bar="">
    Porto T Fornitura di petrolio pilota esterna barra 315 250 210 250
    Porto Y   statico < 10="" bar="">
    Flusso nominale 2) l/min 25
    50
    100
    125
    150
    200
    220
    220
    350
    500 400
    600
    1000
    Flusso massimo l/min 170 460 870 1000 1600 3000
    Flusso pilota 3) l/min 7 14 20 27 29
    Volume pilota 0… 100% ³ di cm 1,1 2,9 6,8 17,7 33,9
    Gamma di temperature del liquido idraulico   °C -20… +80
    preferibilmente °C +40… +80
    Gamma di viscosità   millimetro di ² /s 20… 380
    preferibilmente millimetro di ² /s 30… 45
    Grado di contaminazione ammissibile massimo del liquido idraulico, classe di pulizia secondo l'iso 4406 (c) 4)     Classe 18/16/13 secondo l'iso 4406 (c)
    Isteresi % ≤ 0,1
    Sensibilità di risposta % ≤ 0,05
    Deriva di temperatura %/10° C < 0="">
    1) Per comportamento del sistema perfetto, raccomandiamo una fornitura di petrolio pilota esterna per le pressioni superiore a 210 barre.
    2) il nom ±10% di qV con Δp = 5 esclude/bordo di controllo; il flusso per Δp di deviazione vede la formula.
    3) A porti X o Y con il segnale in ingresso fatto un passo da 0 a 100% (315 barre)
    4) Le classi di pulizia specificate per le componenti devono essere aderite in ai sistemi idraulici. L'efficace filtrazione impedisce gli errori e simultaneamente aumenta il ciclo di vita delle componenti. Per la selezione dei filtri, vedi www.boschrexroth.com/filter.

    Liquido idraulico Classificazione Materiali di sigillamento adatti Norme Scheda di dati
    Oli minerali HL, HLP, HLPD, HVLP, HVLPD NBR, FKM BACCANO 51524 90220
    Biodegradabile Insolubile in acqua HETG NBR, FKM Iso 15380 90221
    HEES FKM
    Sostanza solubile in acqua HEPG FKM Iso 15380
    Ignifugo Senz'acqua HFDU, HFDR FKM Iso 12922 90222
    Contenere acqua HFC (Fuchs Hydrotherm 46M, Petrofer 620 ultra sicuri) NBR Iso 12922 90223

    Informazioni importanti sui liquidi idraulici:

    Per ulteriori informazioni e dati sull'uso di altri liquidi idraulici, riferisca prego alle schede di dati qui sopra o contattici.
    Ci possono essere limitazioni per quanto riguarda i dati tecnici della valvola (temperatura, campo di pressione, ciclo di vita, intervalli di manutenzione, ecc.).
    La temperatura di accensione del liquido idraulico usato deve essere 40 K più superiore alla temperatura in superficie del solenoide massimo.
    Ignifugo – contenere acqua:
    Pressione di esercizio massima 210 barre
    Differenziale di pressione massimo per bordo di controllo 175 barre
    Pressione che precarica al porto >20% del carro armato del differenziale di pressione, dell'erosione altrimenti aumentata di cavitazione
    Ciclo di vita rispetto all'operazione con gli HL dell'olio minerale, HLP 50… 100%
    °C massimo di temperatura 50 del liquido idraulico

    elettrico

    Tipo 4WRTE
    Tipo di tensione   Tensione continua
    Alimentazione elettrica Tensione nominale VCC 24
    Valore limite inferiore VCC 18
    Valore limite superiore VCC 35
    Ondulazione residua ammissibile massima 1) Vpp 2,5
    Consumo corrente massimo dell'amplificatore A 1,6
    dell'amplificatore (corrente di impulso) A 2,7
    Temperatura massima della bobina 2) °C 150
    Duty cycle % 100
    Consumo di energia massimo   72 VA (media = 24 VA)
    Protezione richiesta del fusibile T 4 (intervallo)
    Classe di protezione secondo l'en 60529 di BACCANO   IP65 (con il connettore accoppiamento montato e chiuso a chiave)
    Calibratura allo zero assoluto 3) % ≤ 1
    «A1» introdotto tensione (ingresso differenziale) Gamma di misura VCC -10… +10
    Resistenza d'ingresso Ω 100
    Input corrente «F1» Corrente di ingresso mA 4… 20
    Resistenza d'ingresso Ω 100
    Permetta a di introdurre «A5» A basso livello VCC 0… 2
    Ad alto livello VCC > 11
    1) Osservi i valori limite assoluti della tensione di rifornimento.
    2) dovuto le temperature in superficie delle bobine del solenoide, dell'iso 13732-1 di norme e dell'iso 4413 (protezione del contatto) deve essere osservato.
    3) Relativo alla curva caratteristica del pressione-segnale (simbolo V), franco fabbrica

    Interruttore di posizione induttivo: Collegamento elettrico

    Il collegamento elettrico è realizzato tramite connettore accoppiamento di 4 pali (l'ordine separato, vede «gli accessori») con il filo M12 x 1. del collegamento.

    Interruttore di posizione induttivo: Logica di commutazione

    Interruttore di posizione dal lato A, posizione controllata «0" della bobina

    Posizione centrale (sovrapposizione meccanica della bobina di controllo)
    Valvola che apre P→B
    Valvola che apre P→A



    La SAAR si è specializzata in pompe, motori, valvole, cuscinetti, accoppiamenti, cambio, pezzi di ricambio del motore, elementi filtranti, montaggi, connettori, componenti elettronici ed accessori, pezzi di ricambio mobili di equiupment.

    Valvole direzionali di Alto-risposta di Rexroth 4WRTE35E1 4WRTE35E1000L 4WRTE35Q2 4WRTE35V1 4WRTE35V1000L 4WRTE35W6 4WRTE35W8 sulla vendita, breve termine d'esecuzione, migliore prezzo!!!

    R900979016 4 WRTE 35 E 1 - 1000 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R901253763 4 WRTE 35 E 1 - 1000 L - 4 X/6 PER ESEMPIO. 24EK31/F1V
    R901187312 4 WRTE 35 E 1 - 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R901077004 4 WRTE 35 E 1 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901242220 4 WRTE 35 E 1 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1V
    R901161014 4 WRTE 35 E 1 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1WB15M
    R901349455 4 WRTE 35 E 1 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R900762387 4 WRTE 35 E 1000 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R900711869 4 WRTE 35 E 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R900967988 4 WRTE 35 E 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901443247 4 WRTE 35 E 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1WB15M
    R900757702 4 WRTE 35 E 1000 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901428411 4 WRTE 35 E 1000 P - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901207448 4 WRTE 35 E 3 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901007740 4 WRTE 35 Q 2 - 1000 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R901407244 4 WRTE 35 Q 2 - 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/A5M
    R900758758 4 WRTE 35 Q 2 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R900966092 4 WRTE 35 Q 2 - P 1000 - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R900972121 4 WRTE 35 Q 2 - P 1000 - 4 X/6 PER ESEMPIO. 24ETK31/A1WB152M
    R901206645 4 WRTE 35 Q 2 - P 1000 - 4 X/6 PER ESEMPIO. 24ETK31/A5M
    R901172061 4 WRTE 35 Q 2 - P 1000 - 4 X/6 PER ESEMPIO. 24ETK31/A5WB15M
    R901069542 4 WRTE 35 Q 2 - P 1000 - 4 X/6 PER ESEMPIO. 24K31/A1WB15M
    R901021371 4 WRTE 35 Q 2 - P 1000 - 4 X/6 PER ESEMPIO. 24K31/A5WB15M
    R900760048 4 WRTE 35 Q 2 - P 1000 - 4 X/6 PER ESEMPIO. 24TK31/A1M
    R900729062 4 WRTE 35 R 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R900759886 4 WRTE 35 R 1000 L - 4 X/6 PER ESEMPIO. 24K31/A5M
    R901055281 4 WRTE 35 R 3 - 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/F1M
    R901008426 4 WRTE 35 V 1 - 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R901026939 4 WRTE 35 V 1 - 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/A5M
    R901212804 4 WRTE 35 V 1 - 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/F1M
    R900972023 4 WRTE 35 V 1 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901223173 4 WRTE 35 V 1 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1V
    R900731824 4 WRTE 35 V 1 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/A5M-280
    R900732765 4 WRTE 35 V 1 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901221545 4 WRTE 35 V 1000 L - 4 X/6 PER ESEMPIO. 24EK31/F1M
    R901309469 4 WRTE 35 V 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/F1M
    R900974731 4 WRTE 35 V 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R900978147 4 WRTE 35 V 1000 L - 4 X/6 PER ESEMPIO. 24K31/A5M
    R901135021 4 WRTE 35 V 1000 L - 4 X/6 PER ESEMPIO. 24K31/A5WB15M
    R901204542 4 WRTE 35 V 1000 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901134181 4 WRTE 35 V 1000 P - 4 X/6 PER ESEMPIO. 24ETK31/A1M-280
    R901360910 4 WRTE 35 V 1000 P - 4 X/6 PER ESEMPIO. 24K31/A1M
    R901116120 4 WRTE 35 V 1000 P - 4 X/6 PER ESEMPIO. 24K31/A1M-280
    R901294422 4 WRTE 35 V 1000 P - 4 X = 6 PER ESEMPIO. 24TK31/A1V-956
    R900734707 4 WRTE 35 V 5 - P 1000 - 4 X/6 PER ESEMPIO. 24TK31/A1M=LB
    R901111512 4 WRTE 35 W 6 - 1000 L - 4 X/6 PER ESEMPIO. 24EK31/F1M
    R900772986 4 WRTE 35 W 6 - 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/A1M
    R901369292 4 WRTE 35 W 6 - 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/F1M
    R901120543 4 WRTE 35 W 6 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1M
    R900772870 4 WRTE 35 W 6 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/A5M
    R901349456 4 WRTE 35 W 6 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901250171 4 WRTE 35 W 8 - 1000 L - 4 X/6 PER ESEMPIO. 24EK31/A1M
    R901251104 4 WRTE 35 W 8 - 1000 L - 4 X/6 PER ESEMPIO. 24EK31/A1V
    R901252525 4 WRTE 35 W 8 - 1000 L - 4 X/6 PER ESEMPIO. 24EK31/F1V
    R901097373 4 WRTE 35 W 8 - 1000 L - 4 X/6 PER ESEMPIO. 24ETK31/F1M
    R901307851 4 WRTE 35 W 8 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/F1M
    R901011140 4 WRTE 35 W 8 - P 1000 - 4 X/6 PER ESEMPIO. 24EK31/F1M
    R901146839 4 WRTE 35 W 9 - 1000 L - 4 X/6 PER ESEMPIO. 24K31/A1M
