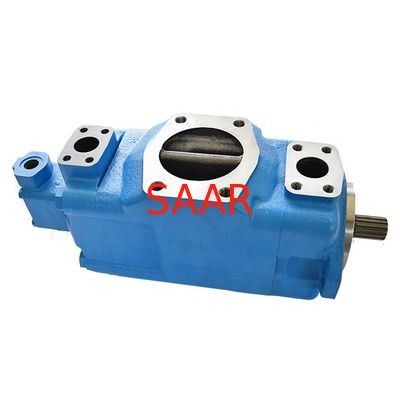

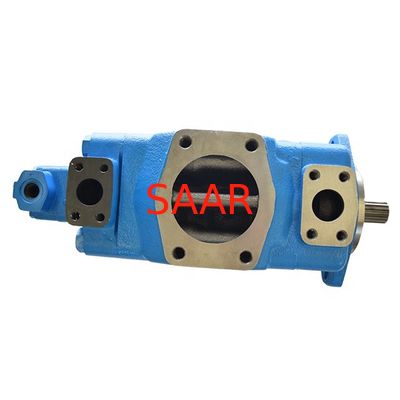

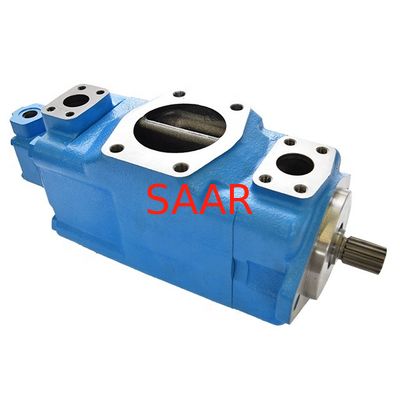

| Pompe a palette di Vickers 4525VQSV10 |
| (F3) 4525VQSV10 F - 42 A 12 S - 1 S 297 * * * 3 A - 20 L |
| (F3) |
GUARNIZIONI DI VITON |
| 4525VQSV10 |
DESIGNAZIONE DI SERIE DELLA POMPA |
| 45 ** pompa dell'estremità dell'asse di VQ |
| ** pompa del centro 25VQ |
| FLANGIA DI SUPPORTO DEL CORPO |
| S - Montaggio di SAE per J-744 101-2 |
| DESIGNAZIONE DI SERIE DELLA POMPA |
| V10 - Pompa dell'estremità della copertura |
| F |
OPZIONI DELLA COPERTURA DELLA POMPA V10 |
| S - Copertura standard |
| F - Copertura di sollievo & di flusso |
| P - Valvola di priorità & copertura di sollievo |
| 42 |
CAPACITÀ STIMATA DI SAE - (CARTUCCIA DELL'ESTREMITÀ DI VQ-SHAFT) |
| 42 - 42 gal/mn degli Stati Uniti |
57 - 57 gal/mn degli Stati Uniti |
|
|
| 47 - 47 gal/mn degli Stati Uniti |
60 - 60 gal/mn degli Stati Uniti |
|
|
| 50 - 50 gal/mn degli Stati Uniti |
|
|
|
| A |
COLLEGAMENTI DEL PORTO DI VQ - (ENTRATA & SBOCCO #1 & #2) |
| A - 4 - flangia di Bolt (filo di pollice) |
| - 4 - flangia di Bolt (filo metrico) |
| 12 |
CAPACITÀ STIMATA DI SAE - (CARTUCCIA DEL CENTRO DI VQ) |
| 12 - 12 gal/mn degli Stati Uniti |
19 - 19 gal/mn degli Stati Uniti |
|
|
| 14 - 14 gal/mn degli Stati Uniti |
21 - 21 gal/mn degli Stati Uniti |
|
|
| 17 - 17 gal/mn degli Stati Uniti |
|
|
|
| S |
COLLEGAMENTI DEL PORTO V10 |
| COPERTURE DI NORMA V10 & SBOCCO #3 |
| S - .750-16 STREPTOCOCCO. THD |
| P - 1/2» - NPT THD |
| Y - STREPTOCOCCO .875 - 14. THD |
| R - STREPTOCOCCO 1,062 - 12. THDV10F SCORRONO COPERTURA DI CONTROLLO DI SOLLIEVO |
| CODICE |
SBOCCO #3 |
PORTO DEL CARRO ARMATO |
|
| T - |
.750 STREPTOCOCCO -16. THD |
.750 - STREPTOCOCCO 16. THD |
|
| P - |
.750 STREPTOCOCCO -16. THD |
1/2» - NPT THD |
|
| COPERTURA DI CONTROLLO DI PRIORITÀ DI V10P |
| CODICE |
PRIM. STREPTOCOCCO DEL PORTO. THD |
IN SECONDO LUOGO. STREPTOCOCCO DEL PORTO. THD |
PORTO DEL CARRO ARMATO |
| STREPTOCOCCO. THD |
| K - |
.5625 -18 |
.750 - 16 |
.5625 - 18 |
| 1 |
CAPACITÀ VALUTATA SAE - CARTUCCIA DELL'ESTREMITÀ DELLA COPERTURA V10 |
| 1 - 1 gal/mn degli Stati Uniti |
5 - 5 gal/mn degli Stati Uniti |
|
|
| 2 - 2 gal/mn degli Stati Uniti |
6 - 6 gal/mn degli Stati Uniti |
|
|
| 3 - 3 gal/mn degli Stati Uniti |
7 - 7 gal/mn degli Stati Uniti |
|
|
| 4 - 4 gal/mn degli Stati Uniti |
|
|
|
| S |
GUARNIZIONE DELL'ASSE |
| SPAZIO IN BIANCO - Singola guarnizione |
| S - Doppia guarnizione |
| 297 |
TIPO DELL'ASSE |
| 297 - Tutta la serie |
| * |
ORIENTAMENTO del PORTO (SBOCCO #1) - osservato dall'estremità della copertura della pompa |
| * |
ORIENTAMENTO del PORTO (SBOCCO #2) - osservato dall'estremità della copertura della pompa |
| * |
ORIENTAMENTO DEL PORTO (SBOCCO #3 O SBOCCO PRIMARIO) |
| - Osservato dall'estremità della copertura della pompa |
| 3 |
PORTATA CONTROLLATA, V10F & V10P - OMETTA PER LA COPERTURA STANDARD |
| 3 - 3 gal/mn degli Stati Uniti |
6 - 6 gal/mn degli Stati Uniti |
|
|
| 4 - 4 gal/mn degli Stati Uniti |
7 - 7 gal/mn degli Stati Uniti |
|
|
| 5 - 5 gal/mn degli Stati Uniti |
8 - 8 gal/mn degli Stati Uniti |
|
|
| A |
VALVOLA A SFERA PESSURE CHE METTE V10F & V10P |
| OMETTA - PER LA COPERTURA STANDARD |
| A - 250 PSI |
E - 1250 PSI |
J - 2250 PSI |
|
| B - 500 PSI |
F - 1500 PSI |
K - 2500 PSI |
|
| C - 750 PSI |
G - 1750 PSI |
|
|
| D - 1000 PSI |
H - 2000 PSI |
|
|
| 20 |
PROGETTAZIONE - CONFORME A CAMBIAMENTO |
| L |
ROTAZIONE |
| L - Contro in senso orario della mano sinistra |
| R - Mano destra in senso orario |
