Luogo di origine: | Germania |
Marca: | Rexroth |
Numero di modello: | Valvola direzionale proporzionale di Rexroth 4WRKE27E1 4WRKE27E500 W4RKE27W6 4WRKE27W8 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | On request |
Imballaggi particolari: | SSAARola di carta standard |
Tempi di consegna: | 7-10days |
Termini di pagamento: | T / T, unione occidentale |
Capacità di alimentazione: | 100pcs al mese |
Evidenziare: | valvola proporzionale del rexroth,valvola limitatrice di pressione idraulica |
---|

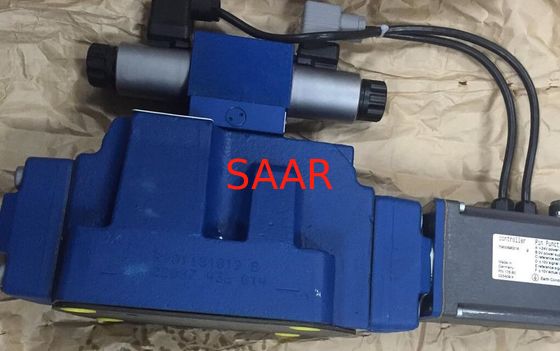

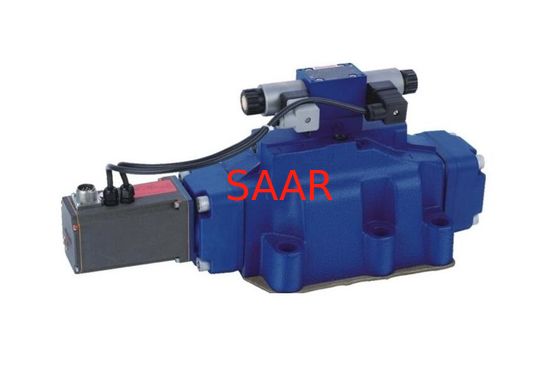

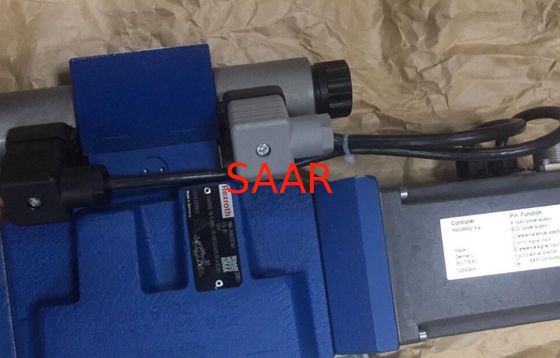

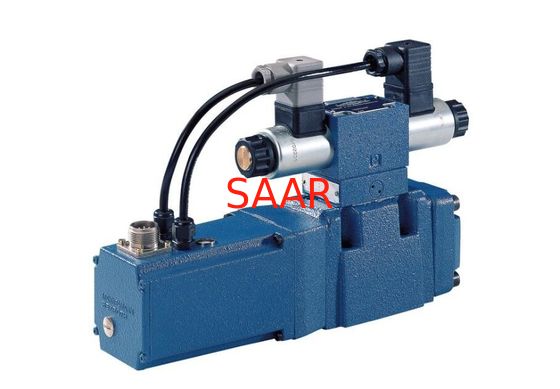

Valvola direzionale proporzionale di serie di Rexroth 4WRKE
Dimensione 10, 16, 25, 27, 32, 35
Serie componente 3X
Pressione di esercizio massima 350 barre
Flusso massimo 3000 l/min
Caratteristiche
le valvole direzionali proporzionali in due tappe *Pilot-operated con il feedbackof elettrico di posizione il controllo principale avvolgono e controllo integrato di elettronica (OBE) della direzione e della dimensione di scorrimento
operazione del solenoide di *Proportional
Per il montaggio del subplate: Modello Porting secondo risposte elettriche di posizione di iso 4401
valvola di regolazione *Spring-centered del pilota della bobina di controllo principale: valvola direzionale proporzionale ad un solo stadio
fase del *Main con controllo di posizione
Tipo | 4WRKE | ||||||
Dimensione | 10 | 16 | 25 | 27 | 32 | 35 | |
Posizione di installazione | c'è ne, preferibilmente orizzontale | ||||||
Gamma di temperatura ambiente | °C | -20… +50 | |||||
Gamma di temperature di stoccaggio | °C | -20… +80 | |||||
Peso | chilogrammo | 8,7 | 11,2 | 16,8 | 17 | 31,5 | 34 |
Prova di seno secondo l'en 60068-2-6 di BACCANO | 10 cicli, 10… 2000. 10 hertz con velocità cambiante di frequenza logaritmica di 1 ottava/min, 5 - 57 hertz, ampiezza 1,5 millimetri (pp), 57 - 2000 hertz, ampiezza 10g, 3 asce | ||||||
Prova di rumore secondo l'en 60068-2-64 di BACCANO | 20… 2000 hertz, ampiezza 0.05g2/Hz (10gRMS) 3 asce, min difficile di tempo 30 per asse | ||||||
Collaudo a scosse secondo l'en 60068-2-27 di BACCANO | spettrografia di massa 15g/11 di Mezzo seno, 3 volte nel positivo e 3 volte nella direzione negativa per asse, 3 asce | ||||||
Calore umido secondo l'en 60068-2-30 di BACCANO | Variante 2: +25 °C del °C… +55, umidità relativa di 90%… 97%, un á da 2 cicli 24 ore |
Dimensione | 10 | 16 | 25 | 27 | 32 | 35 | |||
Pressione di esercizio massima | barra | 350 | |||||||
Pressione di esercizio massima | Porto P | barra | 315 | 350 | 210 | 350 | |||
Port A | barra | 315 | 350 | 210 | 350 | ||||
Porto B | barra | 315 | 350 | 210 | 350 | ||||
Gamma di pressione di esercizio | Valvola di regolazione pilota, fornitura di petrolio pilota | barra | 25… 315 | ||||||
Pressione di flusso di massimo profitto | Porto T, ritorno pilota esterno dell'olio | barra | 315 | 250 | 210 | 250 | |||
Porto T, ritorno pilota interno dell'olio | barra | 10 | |||||||
Porto Y | barra | 10 | |||||||
Flusso massimo | l/min | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
Flusso nominale 1) | l/min | 25 50 100 |
125 150 200 220 |
220 350 |
500 | 400 600 |
1000 | ||
Flusso pilota | → 100% del segnale in ingresso 0 | Porti X e Y | l/min | 4,1 | 8,5 | 11,7 | 13 | ||
Gamma di temperature del liquido idraulico | °C | -20… +80 | |||||||
preferibilmente | °C | -40… +50 | |||||||
Gamma di viscosità | millimetro di ² /s | 20… 380 | |||||||
preferibilmente | millimetro di ² /s | 30… 45 | |||||||
Grado di contaminazione ammissibile massimo del liquido idraulico, classe di pulizia secondo l'iso 4406 (c) 2) | Valvola di regolazione pilota | Classe 18/16/13 secondo l'iso 4406 (c) | |||||||
Valvola principale | Classe 20/18/15 secondo l'iso 4406 (c) | ||||||||
Isteresi | % | ≤ 1 | |||||||
Sensibilità di risposta | % | ≤ 0,5 |
1) | ±10% con Δp = 10 escludono, differenziale di pressione della valvola = di Δp |
2) | Le classi di pulizia specifiSAARe per le componenti devono essere aderite in ai sistemi idraulici. L'efficace filtrazione impedisce gli errori e simultaneamente aumenta il ciclo di vita delle componenti. Per la selezione dei filtri, vedi www.boschrexroth.com/filter. |
Dimensione | 10 | 16 | 25 | 27 | 32 | 35 | ||
Tipo di tensione | Tensione continua | |||||||
Tipo di segnale | analogo | |||||||
Consumo corrente massimo | dell'amplifiSAARore | A | 1,5 | |||||
dell'amplifiSAARore (corrente di impulso) | A | 3 | ||||||
Classe di protezione secondo l'en 60529 di BACCANO | IP65 (con il connettore accoppiamento montato e chiuso a chiave) | |||||||
Alimentazione elettrica | V | 24 | ||||||
Gamma di tensione di rifornimento | V | 18… 35 | ||||||
Interramento (terra) | V | 0 | ||||||
Input di valore di comando | «A1» | V | 10 | |||||
Gamma dell'input di valore di comando | «F1» | mA | 4… 20 | |||||
Uscita reale di valore | «A1» | V | 10 | |||||
Gamma reale dell'uscita di valore | «F1» | mA | 4… 20 |
Liquido idraulico | Classificazione | Materiali di sigillamento adatti | Norme |
Oli minerali ed idrocarburi relativi | HL, HLP | NBR/FKM | BACCANO 51524 |
Ignifugo - contenere acqua | HFC (Fuchs HYDROTHERM 46M, Petrofer 620 ultra sicuri) | NBR | Iso 12922 |
Esteri dell'acido fosforico | HFD-R | FKM | |
Informazioni importanti sui liquidi idraulici: Per più informazioni e dati sull'uso di altri liquidi idraulici vogliate ci contattano. Ci possono essere limitazioni per quanto riguarda i dati tecnici della valvola (temperatura, campo di pressione, ciclo di vita, intervalli di manutenzione, ecc.). Il punto di infiammabilità del medium di funzionamento e del processo usato deve essere 40 K sopra la temperatura in superficie del solenoide massimo. Ignifugo - contenere acqua: |
R900249274 | 4 WRKE 27 E 1 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/A1D3M |
R901268865 | 4 WRKE 27 E 1 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/A1D3V |
R900717642 | 4 WRKE 27 E 1 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/A5D3M |
R900724347 | 4 WRKE 27 E 1 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/A5D3M-280 |
R901296528 | 4 WRKE 27 E 1 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/F1D3M |
R901051417 | 4 WRKE 27 E 1 - 500 L - 3 X/6 PER ESEMPIO. 24ETK31/A1D3M |
R900249923 | 4 WRKE 27 E 1 - 500 L - 3 X/6 PER ESEMPIO. 24K31/A1D3M |
R901079320 | 4 WRKE 27 E 1 - 500 L - 3 X/6 PER ESEMPIO. 24K31/A1D3V |
R901040707 | 4 WRKE 27 E 1 - 500 L - 3 X/6 PER ESEMPIO. 24K31/A5D3M |
R901229824 | 4 WRKE 27 E 1 - 500 L - 3 X/6 PER ESEMPIO. 24K31/C1D3M |
R901039097 | 4 WRKE 27 E 500 L - 3 X/6 PER ESEMPIO. 24EK31/A1D3M |
R901266055 | 4 WRKE 27 E 500 L - 3 X/6 PER ESEMPIO. 24EK31/A1D3V |
R901025115 | 4 WRKE 27 E 500 L - 3 X/6 PER ESEMPIO. 24EK31/A5D3M |
R901267566 | 4 WRKE 27 E 500 L - 3 X/6 PER ESEMPIO. 24EK31/F1D3M |
R901092786 | 4 WRKE 27 E 500 L - 3 X/6 PER ESEMPIO. 24K31/A1D3M |
R901077093 | 4 WRKE 27 E 500 L - 3 X/6 PER ESEMPIO. 24K31/A1D3V |
R901135347 | 4 WRKE 27 E 500 L - 3 X/6 PER ESEMPIO. 24K31/A5D3M |
R901057986 | 4 WRKE 27 E 500 L - 3 X/6 PER ESEMPIO. 24K31/A5D3M-280 |
R901130165 | 4 WRKE 27 E 500 L - 3 X/6 PER ESEMPIO. 24K31/C1D3M |
R901133144 | 4 WRKE 27 E 500 L - 3 X/6 PER ESEMPIO. 24K31/F1D3M |
R901210319 | 4 WRKE 27 E 500 P - 3 X/6 PER ESEMPIO. 24ETK31/A1D3M |
R901099052 | 4 WRKE 27 R 3 - 500 L - 3 X/6 PER ESEMPIO. 24TK31/A1D3M |
R900708992 | 4 WRKE 27 W 4 - 500 L - 3 X/6 PER ESEMPIO. 24K31/A5D3M |
R901109412 | 4 WRKE 27 W 500 P - 3 X/6 PER ESEMPIO. 24EK31/A1D3M-877 |
R900710940 | 4 WRKE 27 W 500 P - 3 X/6 PER ESEMPIO. 24K31/A5D3M-709=DE |
R901041512 | 4 WRKE 27 W 6 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/A1D3M |
R900735040 | 4 WRKE 27 W 6 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/A5D3M |
R901169415 | 4 WRKE 27 W 6 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/F1D3M |
R901169989 | 4 WRKE 27 W 6 - 500 L - 3 X/6 PER ESEMPIO. 24ETK31/A1D3M |
R900755687 | 4 WRKE 27 W 6 - 500 L - 3 X/6 PER ESEMPIO. 24ETK31/A5D3M |
R900731496 | 4 WRKE 27 W 6 - 500 L - 3 X/6 PER ESEMPIO. 24K31/A1D3M |
R900616821 | 4 WRKE 27 W 6 - 500 L - 3 X/6 PER ESEMPIO. 24K31/A5D3M |
R901050041 | 4 WRKE 27 W 6 - 500 L - 3 X/6 PER ESEMPIO. 24K31/A5D3V |
R901147944 | 4 WRKE 27 W 6 - 500 L - 3 X/6 PER ESEMPIO. 24K31/F1D3M |
R900701429 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/A1D3M |
R900725366 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/A5D3M |
R900778594 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/A5D3M-280 |
R901097952 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24EK31/F1D3M |
R901199286 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24ETK31/A1D3M |
R901126339 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24ETK31/A5D3M |
R901115085 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24ETK31/F1D3M |
R900750794 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24K31/A1D3M |
R900706180 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24K31/A5D3M |
R901023812 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24K31/A5D3V |
R901072883 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24K31/F1D3M |
R901051312 | 4 WRKE 27 W 8 - 500 L - 3 X/6 PER ESEMPIO. 24TK31/A1D3M |
R901083317 | 4 WRKE 27 W 8 - 500 P - 3 X/6 PER ESEMPIO. 24K31/A5D3M |
R900747560 | 4 WRKE 27 W 8 - 500 P - 3 X/6 PER ESEMPIO. 24K31/A5D3M-577 |
R901057319 | 4 WRKE 27 W 9 - 500 L - 3 X/6 PER ESEMPIO. 24K31/A5D3M |
