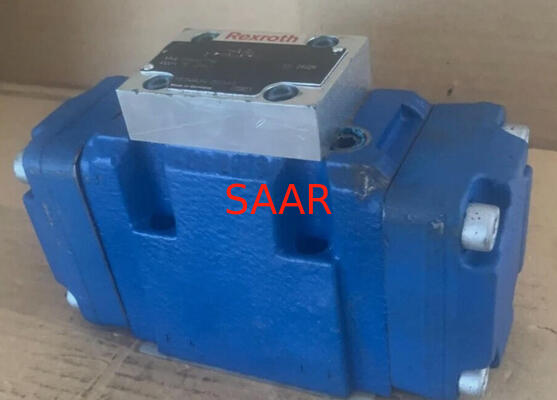

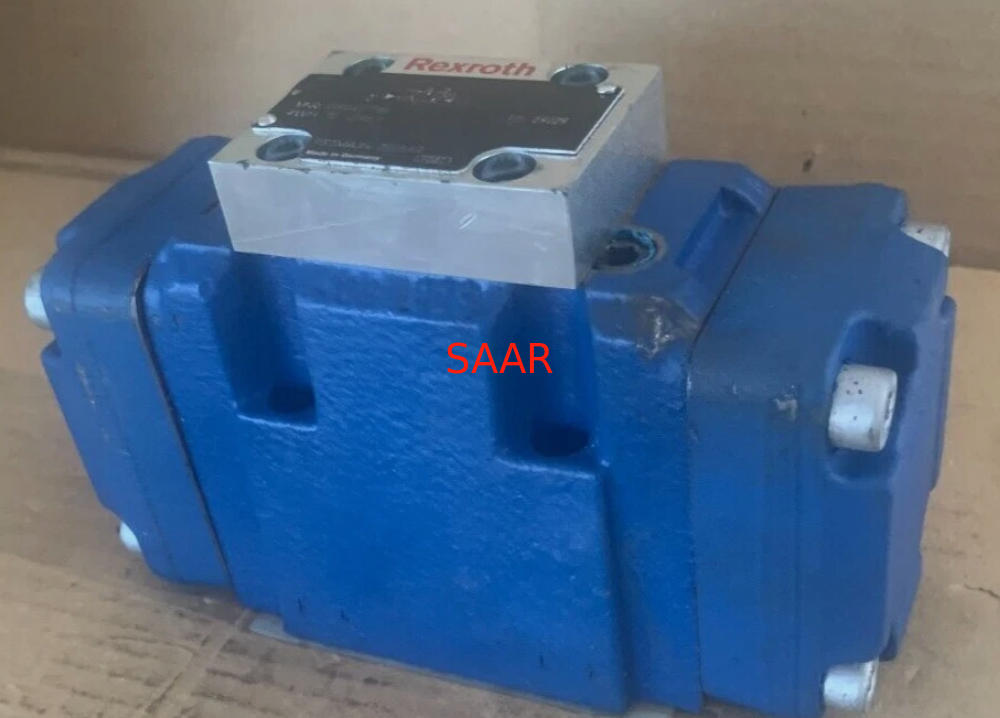

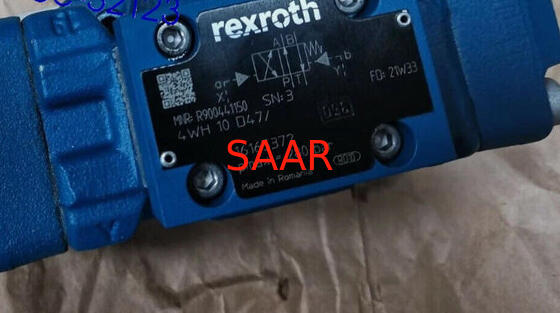

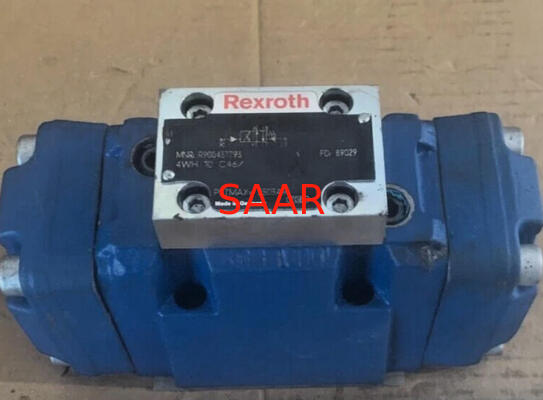

Name: R900437793 4WH10C46 4WH10C4X Valvole a bobina direzionale, pilotate, con 4WH idraulici
Brand: Saar HK Electronic Limited
SKU: R900437793 4WH10C46 4WH10C4X
Price: 950.00 USD
Availability: InStock

Casa Prodotti Rexroth valvole idrauliche

R900437793 4WH10C46 4WH10C4X Valvole a bobina direzionale, pilotate, con 4WH idraulici

Dettagli:

Luogo di origine:	Germania
Marca:	Rexroth
Numero di modello:	R900437793 4WH10C46 4WH10C4X

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	On request
Imballaggi particolari:	Scatola di carta standard
Tempi di consegna:	7-10 giorni
Termini di pagamento:	T/T, Western Union
Capacità di alimentazione:	100 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Mnr:

R900437793

Modello n.:

4WH10C46 4WH10C4X

Evidenziare:

Valvole idrauliche a bobina direzionale Rexroth

Valvole idrauliche pilotate

Valvole a bobina idrauliche della serie 4WH

Valvole a bobina direzionale, a comando pilota, con 4WH idraulici

Dimensione 10... 32
Serie di componenti 4X, 7X, 6X
Pressione massima di funzionamento 350 bar
Flusso massimo 1100 l/min

Caratteristiche

Versione 4/3-, 4/2 o 3/2
Tipo di azionamento (controllo interno o esterno del pilota):
¢ elettroidraulico (tipo WEH)
️ idraulica (tipo WH)
per il montaggio di sottopiastre
Modello di portabilità secondo ISO 4401
Centramento della molla o della pressione, posizione dell'estremità della molla o posizione dell'estremità idraulica
Solenoidi DC o AC a spillo bagnato, facoltativi
Connessione elettrica come connessione singola o centrale
Versioni facoltative:
- Controllo manuale.
- regolazione dell'orario di passaggio
- Valvola di precarico nel canale P della valvola principale
- Impostazione del tratto e/o controllo della posizione della bobina

Codice di tipo:

01	Fino a 280 bar	Nessun codice
01	Fino a 350 bar	- E' un...
Porti principali
02	Versione a tre vie	3
02	Versione a 4 vie	4
Tipo di azionamento
03	Fabbricazione a caldo	C.V.
03	Altri apparecchi elettrici	- Oh, no.
Dimensione
04	NG10	10
	NG16	16
	NG25 (versione "W.H 22")	22
	NG25 (versione "W.H 25")	25
	Dimensione 32	32
Ritorno della bobina nella valvola principale
05	Per mezzo di sorgenti	Nessun codice
05	Fabbricazione a caldo ¹⁾	H
06	Simboli; per la versione possibile, vedere "Simboli/diagrammi di circuito"
Serie di componenti
07	Serie di componenti 40... 49 (40... 49: installazione e dimensione di collegamento invariate) NG10	4X
	Serie di componenti 60... 69 (60... 69: installazione e dimensioni di collegamento invariate) NG25 ("W.H 25") e NG32	6X
	Serie di componenti 70... 79 (70... 79: installazione e dimensioni di collegamento invariate) NG16 (dalla serie 72) e NG25 ("W.H 22")	7X
Ritorno della bobina di controllo nella valvola di controllo pilota con 2 posizioni della bobina e 2 solenoidi (possibile solo con i simboli A, B, C, D, K, Z e ritorno della bobina di controllo idraulica nella valvola principale)
08	Con il ritorno primaverile	Nessun codice
	Senzaritorno primaverile	O
	SenzaRitorno di primavera con rilassamento ²⁾	Della
Valvola di controllo pilota 2)
09	Valvola ad alta potenza (foglia 23178)	6E
Voltaggi elettrici ²⁾
10	Voltaggio diretto 24 V	G24
10	tensione alternata 230 V, 50/60 Hz	W230
Sottoscrizione manuale
11	Senza controllo manuale	Nessun codice
	Con sovrascrizione manuale	N
	Conmanovra manuale nascosta	N9
Resistenza alla corrosione (esterno)
12	Nessuna (con alloggiamento della valvola)	Nessun codice
12	Miglioramento della protezione contro la corrosione (prova con spruzzo di sale per 240 ore secondo la norma EN ISO 9227)	J3
Flusso di olio pilota ³⁾
13	Fornitura di olio pilota esterno, restituzione di olio pilota esterno ⁴⁾	Nessun codice
	Fornitura interna di olio pilota, restituzione esterna di olio pilota ^{4; 5)}	E
	Fornitura interna di olio pilota, restituzione interna di olio pilota ⁵⁾	ET
	Fornitura esterna di olio pilota, restituzione interna di olio pilota ⁴⁾	T
Regolazione dell'ora di commutazione
14	Senza regolazione dell'ora di commutazione	Nessun codice
	Regolazione dell'orario di commutazione come controllo dell'alimentazione	S
	Regolazione del tempo di commutazione come controllo dello scarico	S2
Connessione elettrica ²⁾
15	Connessione individuale
15	Senza connettore di accoppiamento, connettore conforme alla norma DIN EN 175301-803	K4⁶⁾
Monitoraggio della posizione della bobina
16	Senza interruttore di posizione	Nessun codice
	Posizione della bobina monitorata "a"	QMAG24
	Posizione della bobina monitorata "b"	QMBG24
	Posizione della bobina monitorata "a" e "b"	QMABG24
	Posizione di riposo monitorata	QM0G24
Impostazione del tratto
17	Impostazione del tratto sul lato della valvola A e B	10
	Impostazione del tratto sul lato della valvola A	11
	Impostazione del tratto sul lato della valvola B	12
Inserto dell'acceleratore ²⁾
18	Senzainserto dell'acceleratore	Nessun codice
	Acceleratore Ø 0,8 mm	B08
	Acceleratore Ø 1,0 mm	B10
	Acceleratore Ø 1,2 mm	B12
	Acceleratore Ø 1,5 mm	B15
	Acceleratore Ø 2,0 mm	B20
	Acceleratore Ø 2,5 mm	B25
Valvola di preload (non per NG10) ²⁾
19	senza pre-decompressione	Nessun codice
19	con valvola di preload	P4,5
20	senza valvola riduttrice di pressione	Nessun codice
20	di altezza superiore a 600 mm	D3⁷⁾
Materiale di tenuta (si noti la compatibilità delle tenute con il fluido idraulico utilizzato, cfr. "Dati tecnici")
21	Sigilli NBR	Nessun codice
21	Sigilli FKM	V.
22	Ulteriori dettagli nel testo semplice	*

SAAR è specializzata in pompe, motori, valvole, cuscinetti, accoppiamenti, cambio, pezzi di ricambio del motore, elementi di filtro, accessori, connettori, componenti elettronici e accessori,Ricambi per apparecchiature mobili.

Valvole a bobina direzionale della serie Rexroth 4WH10

R900738780	H-4WH10C4X/S2
R900521539	H-4WH10D4X//V
R901077671	H-4WH10E4X//ZV
R901232464	H-4WH10E4X/S2
R900575340	H-4WH10G4X//V
R901077679	H-4WH10G4X//ZV
R900534847	H-4WH10H4X/
R901077670	H-4WH10H4X//ZV
R900599089	H-4WH10HC4X//V
R900941397	H-4WH10HD4X/
R901077677	H-4WH10J4X//ZV
R900566847	H-4WH10M4X/
R901220320	H-4WH10R4X//V
R901152932	H-4WH10R4X//ZV
R900907246	H-4WH10T4X/
R901037628	H-4WH10T4X//V
R901425598	H-4WH10W4X//ZV
R900539589	H-4WH10Y4X//V
R901077680	H-4WH10Y4X//ZV
R901096134	H-4WH10Z4X//V
R900246899	H-4WH10C4X/
R900528376	H-4WH10D4X/
R900549770	H-4WH10E49-4X//V
R900512094	H-4WH10E4X/
R901578704	H-4WH10F4X/
R900534845	H-4WH10G4X/
R900534846	H-4WH10J4X/
R901607433	H-4WH10J4X//10
R901601335	H-4WH10J4X=
R901351939	H-4WH10K4X/
R901578705	H-4WH10L4X/
R901578670	H-4WH10Q4X/
R901125325	H-4WH10R4X/
R900508622	H-4WH10U4X/
R900513847	H-4WH10Y4X/
R900568415	4WH10C4X/S
R901338201	4WH10C4X/S
R901133566	4WH10C4X/S2
R900564718	4WH10C4X/S2/V
R900581012	4WH10D30-4X/
R900427851	4WH10D4X//V
R900592347	4WH10D4X/S
R900471150	4WH10D4X/S2
R900910498	4WH10E4X//10
R900246400	4WH10E4X//V
R900248282	4WH10E4X/ET/B10V
R901402807	4WH10E4X/J
R900534006	4WH10E4X/S2
R900518247	4WH10F4X/
R900582265	4WH10G4X/S2
R900474423	4WH10H4X/
R900567688	4WH10HC4X/
R901193461	4WH10HC4X//10
R900428182	4WH10HD4X/
R900744309	4WH10HD4X//V
R900510249	4WH10HZ4X/
R900249126	4WH10J2-4X/
R900777126	4WH10J4X//10
R900960590	4WH10J4X//V
R900510213	4WH10J4X/J
R900562494	4WH10J4X/S2
R900582530	4WH10L4X/
R900562602	4WH10M4X/
R900538177	4WH10Q4X/
R900529533	4WH10Q4X//10
R900440768	4WH10R4X/
R900529175	4WH10R4X/S2
R900529242	4WH10T4X/
R901127650	4WH10T4X/
R900586615	4WH10T4X/S2
R900736797	4WH10U4X/
R900472695	4WH10V4X/
R900462239	4WH10W4X/
R900443486	4WH10Y4X/
R900539355	4WH10Y4X//V
R900598835	4WH10Z4X/
R900522199	4WH10Z4X//V
R900437793	4WH10C4X/
R900441150	4WH10D4X/
R978876914	4WH10D4X//12
R900473466	4WH10D4X/J
R901479336	4WH10D4X/J3
R900444197	4WH10E4X/
R901548162	4WH10E4X/J3
R900441155	4WH10G4X/
R900428004	4WH10J4X/
R901501517	4WH10J4X=
R901438224	4WH10M4X/J
R901430030	4WH10P4X/
